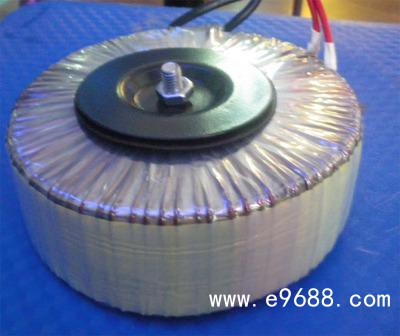

环形变压器产品说明：
环形变压器的铁心是用优质取向冷轧硅钢片(片厚一般为0.35mm以下)，无缝地卷制而成，这就使得它的铁心性能优于传统的叠片式铁心。由于线圈均匀地绕在铁心上，线圈产生的磁力线方向与铁心磁路几乎完全重合，从而与叠片式相比激磁能量和铁心损耗将减小25%，因环形变压器的铁芯卷制而成，容易改变铁心的长、宽、高比例，所以外形尺寸可以灵活设计，环形变压器铁心没有气隙，绕组均匀地绕在环形的铁心上，这种结构导致了低噪音，漏磁小，电磁辐射也小，无需另加屏蔽都可以用到高灵敏度的电子设备上，目前广泛应用在低电平放大器，高端精密测试仪器，医疗设备，电梯，车库门禁，音响等行业领域。
产品规格表（精准尺寸因产品要求不一，制作方式不一，以实物为准，请悉知！）
| 容量（VA） | 高（mm） | 直径（mm） | 内径（mm） | 整体尺寸H（mm） | 重量(KG) |
| 30 | 40 | 80 | 26 | 40*80 | 0.7 |
| 50 | 48 | 90 | 33 | 48*90 | 1.0 |
| 100 | 50 | 103 | 40 | 50*103 | 1.8 |
| 150 | 53 | 105 | 40 | 53*105 | 2.1 |
| 200 | 55 | 112 | 45 | 55*112 | 2.7 |
| 300 | 65 | 128 | 48 | 65*128 | 3.2 |
| 500 | 65 | 135 | 52 | 65*135 | 4.8 |
| 800 | 68 | 150 | 56 | 68*150 | 6.3 |
| 1000 | 75 | 160 | 63 | 75*160 | 7.2 |
| 1500 | 78 | 175 | 70 | 78*175 | 10 |
| 2000 | 80 | 190 | 75 | 80*190 | 13 |
| 2500 | 90 | 205 | 81 | 90*205 | 17 |
| 3000 | 105 | 215 | 85 | 105*215 | 19 |
| 3500 | 112 | 230 | 90 | 112*230 | 22 |
| 4000 | 120 | 250 | 96 | 120*250 | 25 |
| 5000 | 125 | 290 | 100 | 125*290 | 32 |
